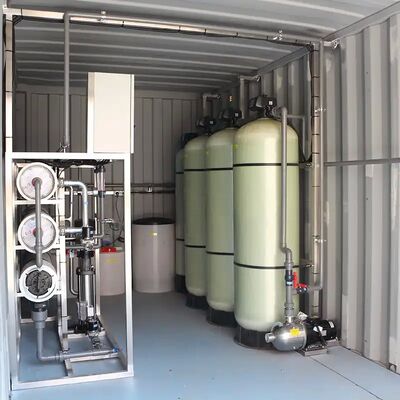

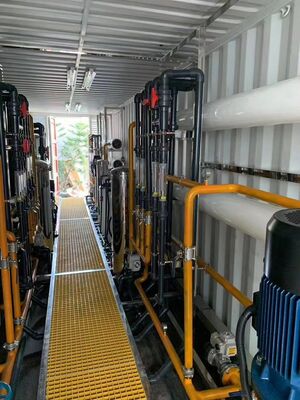

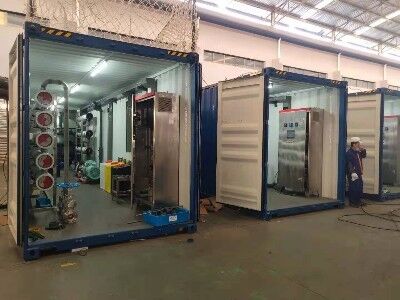

Hoog rendement 500m3/dag gecontaineriseerd brak water RO-systeem met energieterugwinningsapparaat in 40ft ISO-container
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Fenigal/OEM |
| Certificering: | CE/ISO 9001/CSC Container |
| Modelnummer: | FRO-CERD-500 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | Zelfstandige 40ft ISO-container |
| Levertijd: | 45 tot 60 dagen |
| Betalingscondities: | T/T,L/C,Western Union |
| Levering vermogen: | 10 sets per maand |
|
Gedetailleerde informatie |
|||
| Permeatstroom: | 500 m³/dag (20,8 m³/u, 132.000 GPD) | Nominaal herstelpercentage: | 75% Standaard / 80% met Recirculatie |
|---|---|---|---|
| Specifiek energieverbruik: | < 1,5 kWh/m³ (met ERD) / 2,8 kWh/m³ (zonder ERD) | TDS-bereik voedingswater: | 500 - 5.000 ppm |
| Bedrijfsdrukbereik: | 12~18 bar | Efficiëntie van energieterugwinning: | ≥ 96% (PX-drukwisselaartype) |
| Markeren: | Energieherstel in containers BWRO,High Efficiency Container RO-systeem,Low Energy ERD Ontziltingsplant |
||
Productomschrijving
De Terugwinning van de hoog rendementenergie containerized Brak Waterro Systeem 500m ³/Day 40ft ISO ERD Lage Energie
Het FRO-CERD-500 container-systeem voor omgekeerde osmose voor brak water vertegenwoordigt een paradigmaverschuiving in energie-efficiënte mobiele waterbehandeling. Deze volledig geïntegreerde ontziltingsinstallatie van 500 m³/dag (132.000 GPD) is gehuisvest in een standaard 40ft High Cube ISO-container en bevat geavanceerde Energy Recovery Device (ERD)-technologie die het specifieke energieverbruik terugbrengt tot minder dan 1,5 kWh/m³, waardoor het een van de meest elektrisch efficiënte BWRO-systemen in containers is die op de wereldmarkt verkrijgbaar zijn. De complete behandelingstrein inclusief multimediafiltratie, dechlorering van actieve kool, dosering van anti-scalant, 5-micron cartridgefiltratie, eentraps RO met energieterugwinning, CIP-systeem en chemische dosering na de behandeling is voorgemonteerd en in de fabriek getest, waardoor inbedrijfstelling binnen 48 uur na levering ter plaatse mogelijk is voor permanente, tijdelijke of noodwatervoorzieningsimplementaties.
Belangrijkste kenmerken
- Geavanceerde integratie van energieterugwinning:Uitgerust met een PX-drukwisselaararray of een ERD-turbolader die tot 98% van de hydraulische energie uit de concentraatstroom opvangt en terugstuurt naar de membraantoevoer, waardoor de hogedrukpompbelasting met 40-50% wordt verminderd en een benchmarkspecifiek energieverbruik wordt geleverd van minder dan 1,5 kWh per kubieke meter geproduceerd permeaat.
- 48 premium energiezuinige RO-membranen:Geconfigureerd in een geoptimaliseerde meertrapsarray met DOW Filmtec BW30-8040- of Hydranautics ESPA2-LD-elementen met een totaal van 1.958 m² actief membraanoppervlak, waarmee een nominale zoutafstoting van 99,2% of hoger wordt bereikt.
- Grundfos BM-serie VFD-pompsysteem:Hogedruk meertrapscentrifugaalpomp met geïntegreerde frequentieregelaar zorgt voor nauwkeurige debietregeling, softstart-mogelijkheid en automatische drukoptimalisatie.
- Klimaatbeheersing met twee zones:Het industriële HVAC-systeem van 24.000 BTU met automatische temperatuur- en vochtigheidsregeling handhaaft een optimaal binnenklimaat van de container bij externe omgevingsomstandigheden van -15°C tot +55°C.
- PLC met externe SCADA:De S7-1200-controller in combinatie met een 10-inch HMI en industriële 4G-router biedt een lokale operatorinterface en veilige VPN-gebaseerde toegang op afstand voor wereldwijde monitoring.
- Uitgebreide veiligheidsinfrastructuur:Noodstopknoppen, detectie van brandbaar gas, brandblussers, oogwasstation voor noodgevallen, antislipvloeren en ingedamde chemische insluitingsgebieden.
- Geïntegreerd CIP-systeem:Een speciaal Clean-in-Place-circuit met chemische doseerpompen en geautomatiseerde volgordecontrole maakt membraanreiniging mogelijk zonder demontage, en ondersteunt zowel reinigingsprotocollen met lage als hoge pH.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Model | FRO-CERD-500 |
| Permeaatstroomsnelheid | 500 m³/dag (20,8 m³/u, 132.000 GPD) |
| Nominaal herstelpercentage | 75% Standaard / 80% met Recirculatie |
| Specifiek energieverbruik | < 1,5 kWh/m³ (met ERD) / 2,8 kWh/m³ (zonder ERD) |
| TDS-bereik voedingswater | 500 - 5.000 ppm |
| Nominale zoutafwijzing | ≥ 99,2% |
| Membraanreeks | 48 * 8040 elementen (DOW BW30 / Hydranautics ESPA2-LD) |
| Bedrijfsdrukbereik | 12~18 bar |
| Efficiëntie van energieterugwinning | ≥ 96% (PX-drukwisselaartype) |
| Containertype | 40ft High Cube ISO, CSC-gecertificeerd |
| Interne afmetingen van container | 12.032 * 2.352 * 2.698 mm |
| Bedrijfsgewicht | Ongeveer. 18.500 kg |
| Stroomvereiste | 380~480V, 3PH, 50/60Hz; Nominaal 110 kW / ERD-modus 75 kW |
| Omgevingstemperatuurbereik | -15°C tot +55°C (standaard) / Optionele Arctic Kit: -40°C tot +50°C |
| Temperatuur voedingswater | 5~40°C |
| Chemische doseersystemen | Anti-scalant, NaHSO₃ (dechlorering), NaOH (pH-aanpassing), NaOCl (post-chlorering) |
| Fasen vóór de behandeling | Multimediafilter + Actief Koolfilter + Anti-Scalant + 5 µm Patroonfilter |
Toepassingen
De FRO-CERD-500 is ontworpen voor toepassingen waarbij de energiekosten een aanzienlijk deel van de totale waterproductiekosten uitmaken. Primaire inzetscenario's omvatten gemeentelijke drinkwaterproductie voor dorpen en steden met een bevolking van maximaal 20.000 inwoners, drinkwatervoorziening in mijnkampen waar de door diesel opgewekte energiekosten de energie-efficiëntie van cruciaal belang maken, industriële proceswaterproductie voor productiefaciliteiten voor voedsel en dranken, ontzilting van landbouwirrigatiewater in dorre kustgebieden en noodhulpoperaties bij droogte waarbij snelle inzet en lage bedrijfskosten even essentieel zijn. De ERD-technologie maakt dit systeem bijzonder economisch aantrekkelijk in regio's met elektriciteitstarieven van meer dan $ 0,10/kWh of voor installaties die continu in bedrijf zijn en waar de terugverdientijd voor de ERD-investering doorgaans minder dan 18 maanden bedraagt.
Verpakking en kwaliteitsborging
Elk FRO-CERD-500-systeem ondergaat een uitgebreid fabrieksacceptatietestprotocol, inclusief 72 uur continu nat gebruik met synthetisch brak water, volledige instrumentatiekalibratie, ERD-prestatieverificatie bij meerdere herstelsnelheidsinstelpunten, PLC-logische sequentievalidatie en inspectie van de structurele integriteit van containers volgens de CSC-certificeringsvereisten. De container is zijn eigen verzendpakket, waardoor er geen extra kratten nodig zijn en de logistieke complexiteit wordt verminderd. Tot de documentatie behoren onder meer een CSC-veiligheidsgoedkeuringsplaatje, een elektrisch enkelleidingsschema, P&ID-tekeningen, O&M-handleidingen voor de apparatuur, een lijst met reserveonderdelen met aanbevolen voorraadniveaus en een vooraf ingevulde inbedrijfstellingchecklist.
