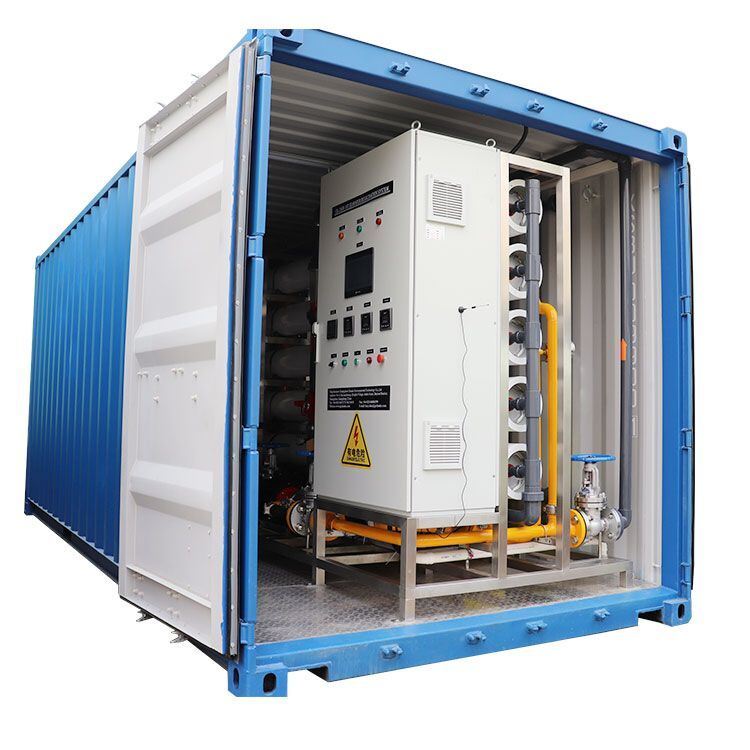

Dual Module Scalable Containerized RO System met 1000m3/dag Capaciteit en N+1 Redundancy in Twin 40ft ISO Parallel Modular Design
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Fenigal/OEM |
| Certificering: | CE/ISO 9001/CSC Container |
| Modelnummer: | FRO-CDual-1000 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | onderhandelbaar |
| Verpakking Details: | Zelfstandige dubbele 40ft ISO-containers |
| Levertijd: | 50 ~ 70 dagen |
| Betalingscondities: | T/T,L/C,Western Union |
| Levering vermogen: | 5 sets per maand |
|
Gedetailleerde informatie |
|||
| Totale permeaatstroom: | 1.000 m³/dag (41,7 m³/u, 264.000 GPD) | Per modulestroom: | 500 m³/dag (20,8 m³/u, 132.000 GPD) |
|---|---|---|---|
| Herstelpercentage: | 75% Standaard / 80% Max | Tds van voedingswater: | ≤ 3.500 ppm |
| Zoutverwerping: | ≥ 99,0% | Bedrijfsdruk: | 10~16 bar (per module) |
| Markeren: | Gecontaineriseerde RO met dubbele module,schaalbaar BWRO-containersysteem,modulaire waterinstallatie van 1000 m3 per dag |
||
Productomschrijving
De FRO-CDual-1000 vertegenwoordigt een doorbraak in schaalbare waterbehandelingsarchitectuur en levert 1000 m3/dag (264,5In de eerste plaats is het van belang dat de Europese Unie de nodige inspanningen levert om de ontwikkeling van de interne markt te bevorderen.Dit tweemodule ontwerp herbeeldt de grote capaciteit van waterbehandeling in containers fundamenteel door inherente N+1 redundantie te bieden.de isolatie van individuele modules voor onderhoud zonder onderbreking van de waterproductie mogelijk maken, en biedt een duidelijke weg voor een stapsgewijze uitbreiding van de capaciteit zonder de kapitaalintensiviteit van afzonderlijke grootschalige installaties.

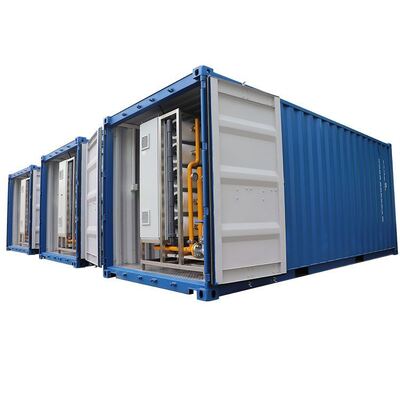

- Tweemodule N+1 redundantie:Twee identieke 500 m3/dag containerrijke RO-treinen werken parallel via een gemeenschappelijke voedingscollector en een doorlopende collectie-kop,het verzekeren van een continue waterproductie tijdens onderhoud of onverwachte stopzetting.
- Gecentraliseerde SCADA met verspreide PLC's:Elke module beschikt over een eigen S7-1200 PLC met een centrale master SCADA-controller die een uniforme gebruikersinterface biedt via een 15-inch HMI-werkstation.

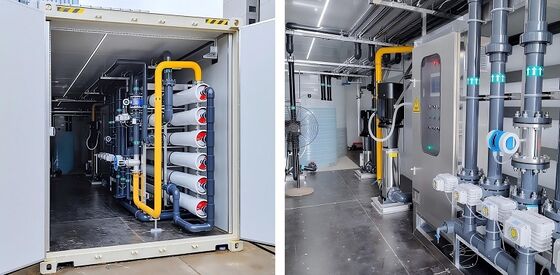

- 42 Premium Membranen per module:Elke 500 m3/dag-module bevat 42 DOW Filmtec BW30-8040 membraanelementen die zijn geconfigureerd in een geoptimaliseerde 3-fase matrix, die een uitzonderlijke zoutverwijderingsprestatie van meer dan 99% biedt.
- De in punt 3.4.1 vermelde onderdelen zijn van toepassing op:Met speciale automatische vlinderkleppen kan elke module in minder dan 30 seconden volledig hydraulisch worden geïsoleerd via de SCADA-interface.
- VFD-pomp van Grundfos CRN per module:Beide modules zijn uitgerust met onafhankelijke verticale meerfasenpompen van de serie Grundfos CRN SS316L met speciale variabele frequentiedruks.
- Synchrone chemische doseringssystemen:Onafhankelijke anti-scalant, natriumbisulfiet en natriumhydroxide doseringspompen met gecentraliseerde chemische opslag voor efficiënte hervoorziening.
- Scalable Expansion Architecture:Voorgeconfigureerd voor maximaal twee extra modules van 500 m3/dag, waardoor een toekomstige uitbreiding tot een totale capaciteit van 2.000 m3/dag mogelijk is.
| Parameter | Specificatie |
|---|---|
| Model | FRO-CDual-1000 |
| Totale permeatstroom (beide modules) | 1,000 m3/dag (41,7 m3/uur, 264.000 GPD) |
| Per module Permeatstroom | 500 m3/dag (20,8 m3/uur, 132.000 GPD) |
| Terugwinningspercentage (per module) | 75% standaard / 80% max |
| TDS voor voedingswater | ≤ 3500 ppm |
| Nominale zoutverwijzing | ≥ 99,0% |
| Totaal Membranen | 84 * DOW BW30-8040 (42 per module) |
| Operatiedruk | 10 tot en met 16 bar (per module) |
| Vermogen per module | 95 kW (380V/50Hz) |
| Totaal geïnstalleerd vermogen | 190 kW (100% belasting, beide modules) |
| Container per module | 40ft High Cube ISO, CSC gecertificeerd |
| Werkgewicht per module | Ongeveer 16.000 kg |
| Interconnectiepijpen | DN150 SS304 Gemeenschappelijke koppen voor diervoeders/permeat/concentratum |
| Isolatie-moduleventielen | DN150 Pneumatische vlinder, niet gesloten |
| Beheersarchitectuur | Verspreid: 2 * S7-1200 + 1 * Central Master SCADA HMI |
| Op afstand toegang | 4G VPN-router per module + centrale Ethernet-switch |
De FRO-CDual-1000 is speciaal ontworpen voor waterbehandelingstoepassingen waar betrouwbaarheid, schaalbaarheid en bedrijfscontinuïteit even cruciaal zijn.De belangrijkste implementatiescenario's omvatten gemeentelijke watervoorzieningssystemen die steden met een bevolking van 30 000 personen bedienen.,000 tot 60,000, regionale ontziltingsinstallaties, mijnbouw- en mineraalverwerkingsbedrijven, grootschalige voedsel- en drankenfabrieken en elektriciteitscentrales.De modulaire architectuur biedt aanzienlijke voordelen voor de financiering van projecten, waardoor de kapitaaluitgaven over de inbedrijfstellingsperiode heen kunnen worden afgewisseld zonder dat de aanvankelijke productiecapaciteit in het geding komt.
Elk FRO-CDual-1000 systeem met twee modules wordt 48 uur lang aan een opeenvolgende fabriekstest onderworpen, met inbegrip van individuele modules die gedurende 48 uur bij 500 m3/dag op natte grond worden getest.gevolgd door een geïntegreerd systeemonderzoek waarbij beide modules 24 uur lang parallel werkenBeide containers worden als standaard ISO-eenheden met volledige CSC-certificering verscheept.geïntegreerde inbedrijfstellingsprocedures van het systeemOptionele diensten omvatten installatietoezicht ter plaatse, ingebruikname van geïntegreerde systemen, opleidingsprogramma's voor operators en langetermijnservicekontraken.
